回轉窯紅外監控系統，通過窯內外配合監測，可解決無法獲知原料燃燒情況、窯內結圈情況和不能及時發現耐火材料減薄脫落等問題。

回轉窯現狀需求分析

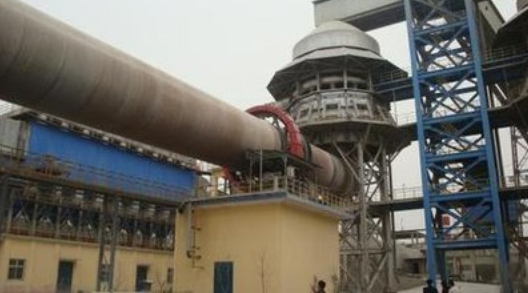

回轉窯作為水泥生產過程中的核心設施，窯內燃燒溫度和筒體外壁溫度對產品的質量和生產安全性至關重要。經現場勘測與交流，目前存在的風險如下：

回轉窯內燒成溫度直接影響反應進行得是否徹底、有效。反應溫度過低，熟料質量不好，轉窯被迫減速，單位熱耗增加。

密回轉窯燒成溫度過高，易燒壞窯襯材料，影響窯的長期平安運轉。

由于熟料易結塊，極易造成結圈，并在尾部堆積拉圈，影響產品質量，以致需要停窯除焦，影響設備運行可靠性。

內部耐火材料逐漸侵蝕、脫落，鋼板則會直接暴露在高溫環境中，軟化甚至熔蝕，嚴重時威脅生產安全，造成非計劃停窯或事故。

燃料在轉窯內燃燒時，由于回轉窯的結構特點，無法采取直接手段測量內部溫度分布，無法判斷燃燒中心的位置與內部的溫度狀況，會造成燃燒不充分或燃燒過度。

為了保證轉窯安全高效運行，急需一套行之有效的在線溫度監控系統用于轉窯的窯內窯外區域，以此提升生產流程的安全性及風險預警能力。監控系統應滿足如下幾點要求：

進行非接觸式測溫，對回轉窯窯頭和窯外進行全面、準確的溫度監測，設備運行過程中不影響回轉窯正常工作。

高穩定性與適用性：窯內監控設備可在高溫條件下穩定工作，且測溫范圍覆蓋窯內正常及異常溫度，窯外監控設備可監控整個回轉窯筒體；

風險預警與高溫報警：可對高溫對象實現快速報警；

數據存儲：可全程或報警觸發錄像存儲，并可以對以往的歷史圖像進行查詢和回放；

電源供給在全天候的環境下，保證系統不間斷供電。

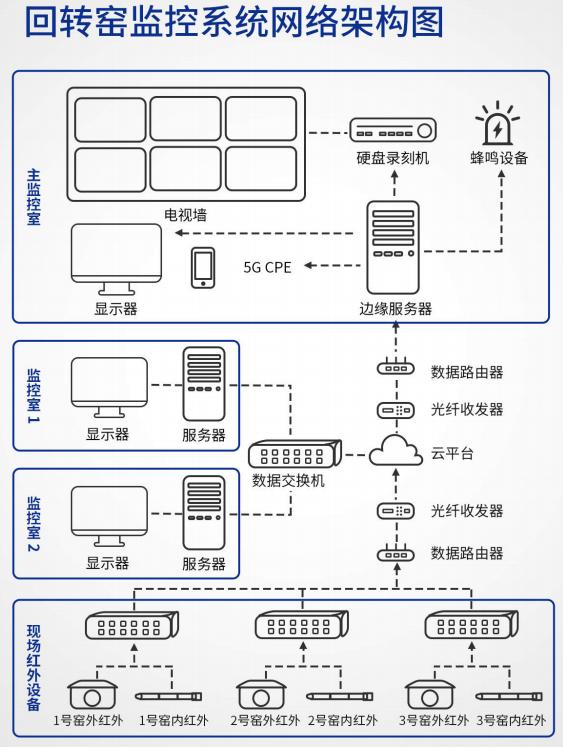

1.高性能紅外熱像儀

針對窯內高溫環境，熱像儀測溫范圍高達1600℃；窯外熱像儀，視場角大、覆蓋范圍廣，滿足筒體監測所需

2.全天候采集溫度流

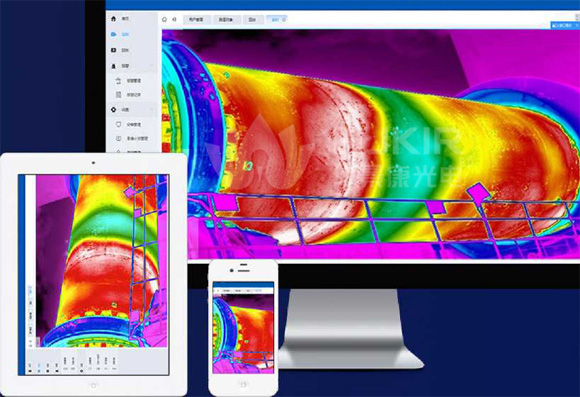

全天候?qū)⒉杉娜椛浼t外圖像流接入中控室，在實時畫面中查看轉窯各個區域溫度分布以及最高溫、最低溫與平均溫等

3.五種溫度異常報警

可自定義超溫、高溫區間、溫、溫度區間、溫度區間外報警，5種類型報警以微信或短信方式推送，及時告警給相關負責人采取行動

4.實時繪制溫度變化曲線

實時繪制回轉窯溫度變化曲線，顯示外壁橫剖面縱剖面各位置最高溫變化趨勢圖，為分析內部結焦或耐火泥脫落位置和狀態提供參考

5.記錄窯壁平鋪溫度分布

回轉窯每轉一周，系統可記錄下窯壁外表面平面展開后的溫度分布，顯示此周不同區域的最高溫度值、最低溫度值

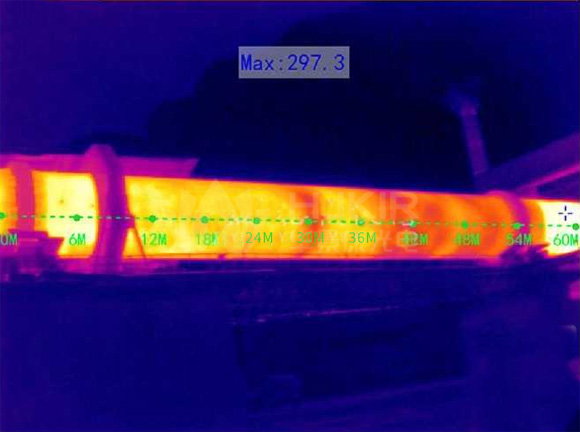

6.可設定轉窯距離標識點

可在畫面中設定轉窯不同距離標識點，表明區域在轉窯上的實際位置，讓觀測人員更好的辨別溫度異常點

7.自動生成最高溫曲線

自動生成區域最高溫溫度變化曲線’指導燃燒中心位置調整

8.可設置人員使用權限

為方便用戶進行管理，系統可設置不同人員的使用權限

9.故障后自動重新連接

系統自檢，故障后自動重新連接，支持遠程故障處理，保證系統穩定可靠運行

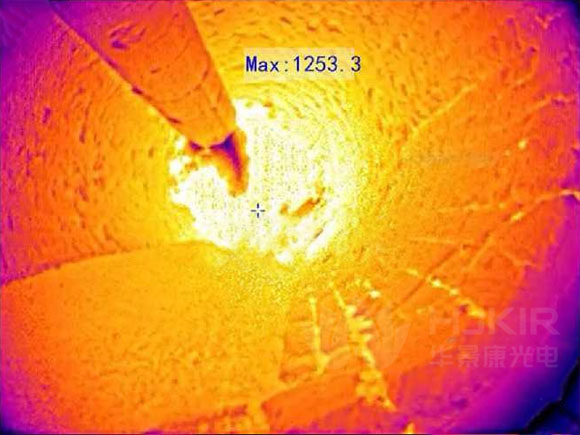

內壁監控功能

以視頻展示為主，主要包括燒嘴火焰形狀監測、區域溫度極值顯示、窯內球團運動軌跡監測、結圈位置及形狀顯示、耐材蝕損情況顯示?？赏ㄟ^鼠標獲取畫面中任意點的溫度，也可進行監控視頻錄制。

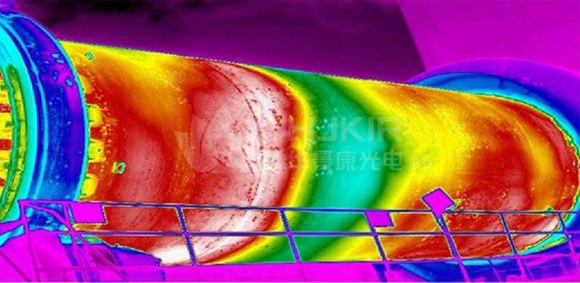

外壁監控功能

回轉窯筒體外壁監控功能包括回轉窯外壁分距離標識功能、可通過鼠標獲取畫面中任意點的溫度，也可進行監控視頻錄制。

外壁數據分析功能

為了方便用戶對整個窯筒體溫度有直觀的了解，華景康獨家開發了回轉窯外壁溫度全天候三維連續監測技術。

回轉窯外壁表面溫度紅外連續三維測定技術結合了窯體測溫點定位技術、系統溫度補償技術以及紅外熱像儀’實時顯示回轉窯運行過程窯體的溫度分布情況，實現回轉窯全天候三維連續監測，直觀展示窯體在運行過程中軸向及圓周方向上的溫度信息，同時可顯示窯外壁任意位置的具體溫度值。窯外壁溫度分布云圖將窯體表面展開，可實時顯示窯體旋轉一周時外壁溫度分布情況，系統可將窯體軸向和圓周方向溫度的最高值和最低值取出單獨顯示，并具體到每米位置顯示圓周方向溫度極值。在軟件中可從橫截面和縱截面顯示窯筒體溫度，現場操作人員可由此判斷窯內高溫區位置、結圈生成位置及耐材脫落位置，為現場生產提供直觀參考。

適用機型

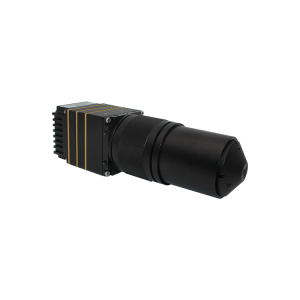

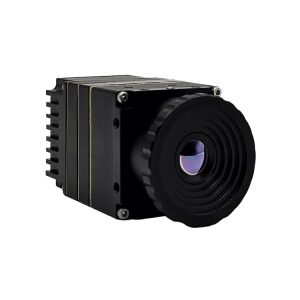

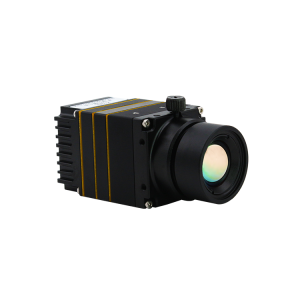

K26E6 在線式紅外熱成像測溫儀	K26E5 在線式紅外熱成像測溫儀	K23E5 在線式紅外熱成像測溫儀
